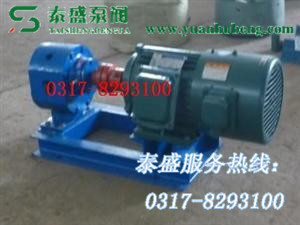

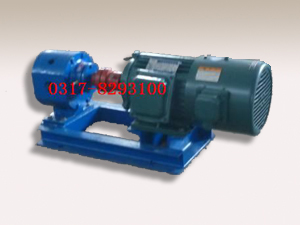

產品介紹：YCB圓弧保溫瀝青泵是由我公司經過多年出瀝青保溫泵的經驗總結研究而成的，是LQB瀝青保溫泵的二代產品，本型保溫泵結構更加合理，壽命長，運轉平穩，適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質，如輸送重油、樹脂、石蠟、瀝青、膠類、松香及性質類似的液體，此泵具有良好的自吸性能。
本系列泵按工作溫度分為三種材質：
一類泵體材質HT200，齒輪、軸、套等采用_碳結鋼制造，適用溫度200°C以內；
二類泵體材質為碳結鋼45#，齒輪、軸、套等采用合金結構鋼制造，適用溫度300°C以內；
三類泵體材質為合金（鑄鋼）結構鋼，齒輪、軸、套等采用合金工具鋼制造，適用溫度400°C以內的無腐蝕性、不含固體顆粒的重油、瀝青等各類在常溫下有凝固的以及高寒地區室外安裝的工藝過程中保溫的場合。



結構形式：
YCB圓弧瀝青保溫泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水等媒體對輸送的液體和泵進行加熱保溫及冷卻。
1、瀝青保溫泵與電動機采用彈性聯軸器連接，安裝在鑄鐵底盤上。
2、瀝青保溫泵的進出油口和加熱管進出油口，均采用標準法蘭連接（GB/T9116-2000）.
3、瀝青保溫泵的軸端密封采用多級回流式_填料密封，密封性能可靠。
4、瀝青保溫泵主要有泵體、保溫夾層、齒輪、前后蓋以及軸端密封裝置等主要零部件組成。泵體和保溫夾層等與高溫介質接觸部分的零部件材料均
采用Ⅱ類，即：鑄造碳素結構制造。齒輪、軸承套、主被動軸等均采用_碳素結構鋼并經熱處理具有較高的強度和耐磨性能。
注:
1、輸送壓力可按用戶需求所定；
2、根據客戶需求，可制作合金泵、防腐泵、防爆泵；
3、可按用戶需求，進行設計、安裝、試驗等工藝。
啟動程序：
YCB圓弧瀝青保溫泵是電機驅動，即它的切斷功率不_過安全的電動機功率，并且他是頂著關閉的閘閥起動，啟動程序如下：
1.灌注瀝青泵，打開入口閥，關閉放水口等，準備泵運行。
2.在適當?shù)攸c打開供應軸承冷卻水的閥門。
3.若密封腔室液冷，則打開供應冷卻水的閥門。
4.若泵液跑和，則打開供給密封液的閥門。
5.如果瀝青泵沒有正常的保持在運行溫度之下，則要打開輸入熱液的暖泵閥門。在暖泵之后關閉閥門。
6.如果瀝青泵不應對著_切斷工況運行，應打開循環管線的閥門。
7.發起電動機并慢慢的打開出口閥。
8.對裝配機械密封的瀝青泵，檢查密封泄漏量，應該一點也沒有。
9.對于骨架式填料密封泵，觀察自填料函的泄漏量并調整正常流動的密封液閥門，_填料的潤滑。如果填料是新的，則不能馬上壓緊填料蓋，但在降低填料函泄漏之前讓填料磨合。
10.檢查瀝青泵和電動機總的機械運行情況。
11.當有足夠的流量通過泵來防止過熱時，關閉循環管線的閥門。
如果瀝青泵是在出口閘閥打開的情況下，對著關閉的止回閥啟動，除了在啟動機啟動之前，打開出口閘閥的一些時間外，步驟是一樣的。



型號	流量 Q	轉速 n r/min	排出壓力 p Mpa	必需汽 蝕余量 r m	效率 η %	電動機
	m3/h					頻率 Hz	功率KW	型號
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
	1.0	1390				50	0.75	Y80L2-4
	0.7	1130				60	0.75	Y90S-6
	1.2	1710				60	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
	1.0	1400				50	1.5	Y90L-4
	0.7	1130				60	1.1	Y90L-6
	1.2	1710				60	1.1	Y90S-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
	2.5	1400				50	1.1	Y90S-4
	1.9	1130				60	1.1	Y90L-6
	3.0	1710				60	1.5	Y90L-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
	2.5	1440				50	4	Y112M-4
	1.9	1150				60	2.2	Y112M-6
	3.0	1750				60	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y100L-6
	5.0	1420				50	2.2	Y100L1-4
	4.0	1150				60	1.5	Y100L-6
	6.0	1730				60	2.2	Y100L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
	5.0	1440				50	7.5	Y132M-4
	4.0	1170				60	4	Y132M1-6
	6.0	1750				60	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y100L-6
	6.0	1420				50	2.2	Y100L1-4
	4.8	1150				60	2.2	Y112M-6
	7.2	1730				60	3	Y100L2-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
	6.0	1440				50	7.5	Y132M-4
	4.8	1170				60	5.5	Y132M-6
	7.2	1750				60	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
	12.0	1440				50	5.5	Y132S-4
	9.6	1170				60	4	Y132M1-6
	14.4	1750				60	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
	12.0	1460				50	15	Y160L-4
	9.6	1170				60	11	Y160L-6
	14.4	1760				60	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
	15.0	1440				50	5.5	Y132S-4
	12.0	1170				60	5.5	Y132M2-6
	18.0	1750				60	7.5	Y132M-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
	15.0	1470				50	15	Y160L-4
	12.0	1170				60	11	Y160L-6
	18.0	1770				60	18.5	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
	24.0	1170				60	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
	30.0	1170				60	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
	36.0	1170				60	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
	48.0	1180				60	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
	60.0	1180				60	22	Y200L2-6
