ISW型臥式管道泵-臥式管道離心泵

ISW臥式管道泵

ISW型臥式管道泵是泰盛生產的一種直連離心式管道泵，臥式管道離心泵較IS離心泵而言無聯軸器，解決了聯軸器易松動等缺點。性能更加可靠，使用壽命更加長久，并嚴格按照標準進行設計制造的高品質產品。
產地：泊頭市
供應商：泊頭市泰盛泵閥有限公司

技術咨詢熱線：0317-8293100

ISW臥式管道泵詳細內容介紹

ISW型臥式管道泵 概述：
ISW型臥式管道泵是泰盛生產的一種直連離心式管道泵，臥式管道離心泵較IS離心泵而言無聯軸器，解決了聯軸器易松動等缺點。性能更加可靠，使用壽命更加長久，并嚴格按照標準進行設計制造的高品質產品。該系列臥式管道泵產品具有節能、噪音低、性能可靠等優點。

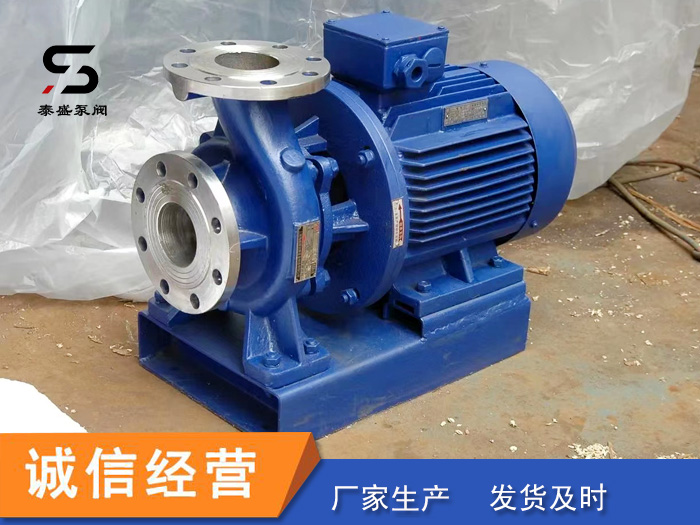

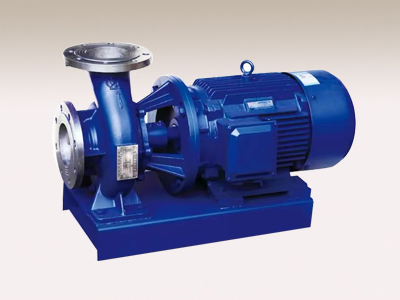

ISW型臥式管道泵

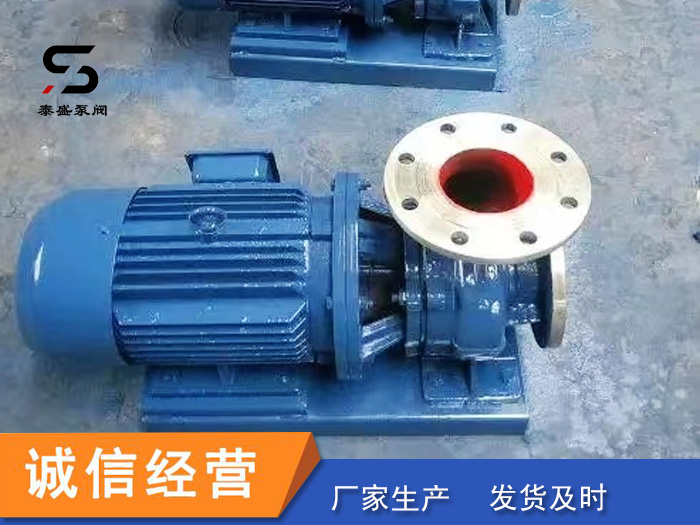

ISW型臥式管道泵

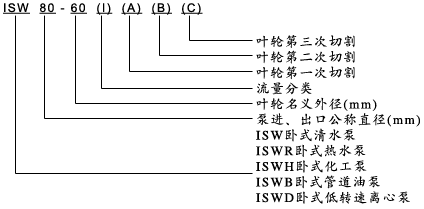

臥式管道泵型號意義：

ISW型臥式管道泵 主要用途：
1、臥式管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2、廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ALWR型使用溫度T≤120℃。
3、供輸送不含固體顆粒，具有腐蝕性。粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20℃～120℃。
5、適用于輸送易燃性化工液體。
6、適應要求環境噪聲很低的場合，使用溫度T≤120℃。

ISW型臥式管道泵 工作條件：
1.吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度＜40℃，相對濕度＜40%。
3.所輸送介質中固體顆粒體積含量不超單位體積的0.1，粒度＜0.2mm。
注：如果用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

臥式管道離心泵特點：
運行平穩：泵軸的同心度及葉輪優異的動靜平衡，確保平穩運行，無振動。
滴水不漏：不同材質的硬質合金密封，確保了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用高品質配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

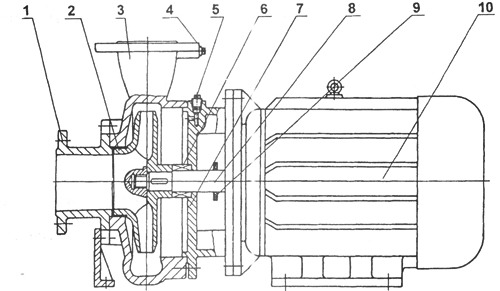

臥式管道泵結構圖：


1

吸入室：采用水力模型設計而成。

2

葉  輪：采用水力模型設計而成，效率高節能。

3

泵  體：采用水力模型設計而成。

4

取壓塞：安裝壓力表及真空表，以監控泵的正常高速運行。

5

放氣塞：確保泵的正常維護。

6

機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。

7

泵  蓋：

8

泵  軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。

9

擋水圈：防止因密封漏水而使電機進水。

10

Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海電機。

  臥式管道離心泵參數規格：
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
15-80 15 1.1
1.5
2.0 		0.3
0.42
0.55 		8.5
8
7 		26
34
34 		2800 0.18 2.3
20-110 20 1.8
2.5
3.3 		0.5
0.69
0.91 		16
15
13.5 		25
34
35 		2800 0.37 2.3
20-160 20 1.8
2.5
3.3 		0.5
0.69
0.91 		33
32
30 		19
25
23 		2900 0.75 2.3
25-110 25 2.8
4
5.2 		0.78
1.11
1.44 		16
15
13.5 		34
42
41 		2900 0.55 2.3
25-125 25 2.8
4
5.2 		0.78
1.11
1.44 		20.6
20
18 		28
36
35 		2900 0.75 2.3
25-125 A 25 2.5
3.6
4.6 		0.69
1.0
1.28 		17
16
14.4 		35 2900 0.55 2.3
25-160 25 2.8
4
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5 2.3
25-160A 25 2.6
3.7
4.9 		0.12
1.03
1.36 		29
28
26 		31 2900 1.1 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
32-100（I） 32 4.4
6.3
8.3 		1.22
1.75
2.32 		13.2
12.5
11.3 		48
54
53 		2900 0.75 2.0
32-125 32 3.5
5
6.5 		0.97
0.39
1.8 		22
20
18 		40
44
42 		2900 0.75 2.3
32-125 A 32 3.1
4.5
5.8 		0.86
1.25
1.61 		17.6
16
14.4 		43 2900 0.55 2.3
32-160（I） 32 4.4
6.3
8.3 		1.22
1.75
2.32 		33.2
32
30.2 		34
40
42 		2900 2.2 2.0
32-200（I） 32 4.4
6.3
8.3 		1.22
1.75
2.32 		50.5
50
48 		26
33
35 		2900 4 2.0
32-200A 32 2.8
4
5.2 		0.78
1.11
1.44 		44.6
44
42.7 		34
40
42 		2900 2.2 2.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100 40 4.4
6.3
8.3 		1.22
1.75
2.31 		13.2
12.5
11.3 		48
54
53 		2900 0.55 2.3
40-100A 40 3.9
5.6
7.4 		1.08
1.56
2.06 		10.6
10
9 		52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3 		1.22
1.75
2.31 		21
20
18 		41
46
43 		2900 1.1 2.3
40-125 A 40 3.9
5.6
7.4 		1.08
1.56
2.06 		17.6
16
14.4 		40
45
41 		2900 0.75 2.3
40-160 40 4.4
6.3
8.3 		1.22
1.75
2.31 		33
32
30 		35
40
40 		2900 2.2 2.3
40-160A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		29
28
26.3 		34
39
39 		2900 1.5 2.3
40-160B 40 3.8
5.5
7.2 		1.06
1.53
2.0 		25.5
24
22.5 		34
38
37 		2900 1.1 2.3
40-200 40 4.4
6.3
8.3 		1.22
1.75
2.31 		51
50
48 		26
33
32 		2900 4 2.3
40-200A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		45
44
42 		26
31
30 		2900 3 2.3
40-200B 40 3.7
5.3
7.0 		1.03
1.47
1.94 		38
36
34.5 		29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
28
28 		2900 7.5 2.3
40-250A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		72
70
65 		24
28
27 		2900 5.5 2.3
40-250B 40 3.8
5.5
7.0 		1.06
1.53
1.94 		61.5
60
56 		23
27
26 		2900 4 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100（I） 40 8.8
12.5
16.3 		2.44
3.47
4.53 		13.2
12.5
11.3 		55
62
60 		2900 1.1 2.3
40-100（I）A 40 8
11
14.5 		2.22
3.05
4.03 		10.6
10
9 		60 2900 0.75 2.3
40-125（I） 40 8.8
12.5
16.3 		2.44
3.47
4.53 		21.2
20
17.8 		49
58
57 		2900 1.5 2.3
40-125（I）A 40 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1 2.3
40-160（I） 40 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3
40-160（I）A 40 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3
40-160（I）B 40 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 2.3
40-200（I） 40 8.8
12.5
16.3 		2.44
3.47
4.53 		51.2
50
48 		38
46
46 		2900 5.5 2.3
40-200（I）A 40 8.3
11.7
15.3 		2.31
3.25
4.25 		45.0
44
42 		37
45
45 		2900 4 2.3
40-200（I）B 40 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3 2.3
40-250（I） 40 8.8
12.5
16.3 		2.44
3.47
4.53 		81.2
80
77.5 		31
38
40 		2900 11 2.3
40-250（I）A 40 8.2
11.6
15.2 		2.28
3.22
4.22 		71.0
70
68 		38 2900 7.5 2.3
40-250（I）B 40 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 2.3
40-250（I）C 40 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100 50 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		2900 1.1 2.3
50-100A 50 8
11
14.5 		2.22
3.05
4.03 		11
10
9 		60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3 		2.44
3.47
4.53 		21.5
20
17.8 		49
58
57 		2900 1.5 2.3
50-125 A 50 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3
50-160A 50 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3
50-160B 50 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3 		2.44
3.47
4.53 		52
50
48 		38
46
46 		2900 5.5 2.3
50-200A 50 8.3
11.7
15.3 		2.31
3.25
4.25 		45.8
44
42 		37
45
45 		2900 4 2.3
50-200B 50 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3 2.3
50-250 50 8.8
12.5
16.3 		2.44
3.47
4.53 		82
80
77.5 		29
38
40 		2900 11 2.3
50-250A 50 8.2
11.6
15.2 		2.28
3.22
4.22 		71.5
70
68 		38 2900 7.5 2.3
50-250B 50 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 2.3
50-250C 50 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100（I） 50 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5 2.5
50-100（I）A 50 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5
50-125（I） 50 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3 2.5
50-125（I）A 50 15.6
22.3
29 		4.33
6.19
8.1 		17
16
13.6 		58
66
65 		2900 2.2 2.5
50-160（I） 50 17.5
25
32.5 		4.68
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4 2.5
50-160（I）A 50 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 4 2.5
50-160（I）B 50 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 3 2.5
50-200（I） 50 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5
50-200（I）A 50 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 2.5
50-200（I）B 50 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 2.5
50-250（I） 50 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5
50-250（I）A 50 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5
50-250（I）B 50 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11 2.5
50-315（I） 50 17.5
25
32.5 		4.86
6.94
9.03 		128
125
122 		30
40
44 		2900 30 2.5
50-315（I）A 50 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		30
40
44 		2900 22 2.5
50-315（I）B 50 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5
50-315（I）C 50 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
m3/h L/S m % r/min KW （NPSH）r
65-100 65 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5 2.5
65-100A 65 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5
65-125 65 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3 2.5
65-125 A 65 15.6
22.3
29 		4.33
6.19
8.1 		17
16
14.4 		58
66
65 		2900 2.2 2.5
65-160 65 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4 2.5
65-160A 65 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 4 2.5
65-160B 65 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 3 2.5
65-200 65 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5
65-200A 65 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 2.5
65-200B 65 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 2.5
65-250 65 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5
65-250A 65 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5
65-250B 65 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11 2.5
65-315 65 17.5
25
32.5 		4.86
6.94
9.03 		127
125
122 		32
40
44 		2900 30 2.5
65-315 A 65 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		32
40
44 		2900 22 2.5
65-315B 65 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5
65-315C 65 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
65-100（I） 65 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0
65-100（I）A 65 31.3
44.7
58 		8.7
12.4
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0
65-125（I） 65 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0
65-125（I）A 65 31.3
44.7
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0
65-160（I） 65 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5 3.0
65-160（I）A 65 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 7.5 3.0
65-160（I）B 65 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 5.5 3.0
65-200（I） 65 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15 3.0
65-200（I）A 65 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11 3.0
65-200（I）B 65 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 3.0
65-250（I） 65 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22 3.0
65-250（I）A 65 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5 3.0
65-250（I）B 65 30
43.3
56 		8.3
12.0
15.6 		62
60
54 		58 2900 15 3.0
65-315（I） 65 35
50
65 		9.72
13.9
18.1 		128
125
121 		44
54
57 		2900 37 3.0
65-315（I）A 65 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
106.4 		43
54
57 		2900 30 3.0
65-315（I）B 65 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30 3.0
65-315（I）C 65 29
41
53.6 		8.1
11.4
14.9 		87
85
83 		51 2900 22 3.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100 80 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0
80-100A 80 31.3
44.7
58 		8.7
12.5
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0
80-125 80 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0
80-125 A 80 31.3
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0
80-160 80 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5 3.0
80-160A 80 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 7.5 3.0
80-160B 80 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 5.5 3.0
80-200 80 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15 3.0
80-200A 80 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11 3.0
80-200B 80 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 3.0
80-250 80 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22 3.0
80-250A 80 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5 3.0
80-250B 80 30
43.3
56 		8.3
12.0
15.6 		62
60
54 		58 2900 15 3.0
80-315 80 35
50
65 		9.72
13.9
18.1 		128
125
122 		43
54
57 		2900 37 3.0
80-315 A 80 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
107.4 		43
54
57 		2900 30 3.0
80-315B 80 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30 3.0
80-315C 80 29
41
53.6 		8.1
11.4
14.9 		98
85
83 		51 2900 22 3.0
80-350 80 35
50
65 		9.72
13.9
18.1 		146
150
142 		55
66
67 		2900 55 3.0
80-350A 80 31
44.5
58 		8.6
12.4
16.1 		138.4
142
134.8 		65 2900 45 3.0
80-350B 80 29
41
53.6 		8.1
11.4
14.9 		131.4
135
127.8 		63 2900 37 3.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100（I） 80 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		2900 5.5 4.5
80-100（I）A 80 62.6
89
116 		17.4
24.7
32.2 		11
10
8.8 		64
74
74 		2900 4 4.5
80-125（I） 80 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		2900 11 4.5
80-125（I）A 80 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
65 		2900 7.5 4.5
80-160（I） 80 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		2900 15 4.5
80-160（I）A 80 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		2900 11 4.5
80-160（I）B 80 60.6
86.6
112.5 		16.8
24.1
31.3 		72
24
18 		72 2900 11 4.5
80-200（I） 80 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		2900 22 4.0
80-200（I）A 80 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		64
73
72 		2900 18.5 4.0
80-200（I）B 80 61
87
113 		16.9
24.2
31.4 		41
38
32 		71 2900 15 4.0
80-250（I） 80 70
100
130 		19.4
27.8
36.1 		87
80
68 		62
69
68 		2900 37 4.0
80-250（I）A 80 65.4
93.5
121.6 		18.2
26.0
33.8 		76
70
59.5 		61
68
67 		2900 30 4.0
80-250（I）B 80 61
87
113 		16.9
24.2
31.4 		65
60
51 		66 2900 30 4.0
80-315（I） 80 70
100
130 		19.4
27.8
36.1 		132
125
114 		55
66
67 		2900 75 4.0
80-315（I）A 80 66.5
95
123.6 		18.5
26.4
34.3 		119
113
103 		55
66
67 		2900 55 4.0
80-315（I）B 80 63
90
117 		17.5
25
32.5 		106.6
101
92 		65 2900 45 4.0
80-315（I）C 80 58
82
107 		16.1
22.8
29.7 		90
85
76 		63 2900 37 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100 100 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		2900 5.5 4.5
100-100A 100 62.6
89
116 		17.4
47
32.2 		11
10
8.8 		64
74
74 		2900 4 4.5
100-125 100 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		2900 11 4.5
100-125 A 100 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
63 		2900 7.5 4.5
100-160 100 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		2900 15 4.5
100-160A 100 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		2900 11 4.5
100-160B 100 60.6
86.6
112.5 		16.8
24.1
31.3 		27
24
18 		72 2900 11 4.5
100-200 100 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		2900 22 4.0
100-200A 100 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		64
73
72 		2900 18.5 4.0
100-200B 100 61
87
113 		16.9
24.2
31.4 		41
38
32 		71 2900 15 4.0
100-250 100 70
100
130 		19.4
27.8
36.1 		37
80
68 		62
69
68 		2900 37 4.0
100-250A 100 65.4
93.5
121.6 		18.2
26.0
33.8 		76
70
59.5 		61
68
67 		2900 30 4.0
100-250B 100 61
87
113 		16.9
24.2
31.4 		65
60
51 		66 2900 30 4.0
100-315 100 70
100
130 		19.4
27.8
36.1 		132
125
114 		55
66
67 		2900 75 4.0
100-315 A 100 66.5
95
123.6 		18.5
26.4
34.3 		119
113
103 		65
66
67 		2900 55 4.0
100-315B 100 63
90
117 		17.5
25
32.5 		106.6
101
92 		65 2900 45 4.0
100-315C 100 58
82
107 		16.1
22.8
29.7 		90
85
76 		63 2900 37 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100（I） 100 96
160
192 		26.7
44.4
53.3 		14
12.5
10 		64
73
70 		2900 11 4.5
100-125（I） 100 96
160
192 		26.7
44.4
53.3 		24
20
14 		62
74
69 		2900 15 4.5
100-125（I）A 100 84
140
168 		23.3
39
46.7 		20
17
12 		64
72
68 		2900 11 4.5
100-160（I） 100 96
160
192 		26.7
44.4
53.3 		36
32
27 		69
79
75 		2900 22 5.6
100-160（I）A 100 84
140
168 		23.3
39
46.7 		32
28
23.5 		66
76
72 		2900 18.5 5.0
100-200（I） 100 96
160
192 		26.7
44.4
53.3 		53
50
45 		69
79
78 		2900 37 5.2
100-200（I）A 100 84
140
168 		23.3
39
46.7 		48
45
40 		64
74
73 		2900 30 4.5
100-200（I）B 100 60
100
120 		16.7
27.8
33.3 		43
40
36 		72 2900 22 4.5
100-250（I） 100 96
160
192 		26.7
44.4
53.3 		83
80
72 		65
77
74 		2900 55 4.8
100-250（I）A 100 84
140
168 		23.3
39
46.7 		75
72
65 		60
72
69 		2900 45 4.5
100-250（I）B 100 60
100
120 		16.7
27.8
33.3 		68
65
58 		70 2900 37 4.5
100-350 100 60
100
120 		16.7
27.8
33.3 		153.6
150
142 		72
57
74 		2900 90 4.0
100-350A 100 61
87
113 		16.9
24.2
31.4 		145.6
142
134 		75 2900 75 4.0
100-350B 100 58
82
107 		16.1
22.8
29.7 		138.6
135
127 		75 2900 55 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
125-100 125 96
160
192 		26.7
44.4
53.3 		13
12.5
12 		82 2900 11 4.0
125-100A 125 86
143
172 		23.9
39.7
47.8 		10.4
10
9.6 		77 2900 7.5 4.0
125-125 125 96
160
192 		26.7
44.4
53.3 		22.6
20
17 		80 2900 15 4.0
125-125 A 125 86
143
172 		23.9
39.7
47.8 		18
16
13.6 		77 2900 11 4.0
125-160 125 96
160
192 		26.7
44.4
53.3 		36
32
28 		78 2900 22 4.0
125-160A 125 90
150
180 		25
41.7
50 		31.5
28
24.5 		76 2900 18.5 4.0
125-160B 125 83
138
166 		21.7
38.3
46.1 		27
24
21 		73 2900 15 4.0
125-200 125 96
160
192 		26.7
44.4
53.3 		55
50
46 		77 2900 37 5.5
125-200A 125 90
150
180 		25
41.7
50 		48.4
44
40.5 		76 2900 30 5.5
125-200B 125 83
138
166 		21.7
38.3
46.1 		41.3
37.5
34.5 		75 2900 22 5.5
125-250 125 96
160
192 		26.7
44.4
53.3 		87
80
73 		75 2900 55 5.0
125-250A 125 90
150
180 		25
41.7
50 		76
70
84 		74 2900 45 5.5
125-250B 125 83
138
166 		21.7
38.3
46.1 		65
60
55 		73 2900 37 5.5
125-315 125 96
160
192 		26.7
44.7
53.3 		133
125
119 		70 2900 90 5.0
125-315 A 125 90
150
180 		25
41.7
50 		117
110
104.6 		70 2900 75 5.0
125-315B 125 86
143
172 		23.9
39.7
47.8 		106.4
100
95.2 		69 2900 75 5.0
125-315C 125 80.5
134
161 		22.4
37.2
44.7 		96
88
86 		67 2900 55 5.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
150-125 150 96
160
192 		26.7
44.4
53.3 		22.6
24
17 		66
76
76 		2900 11 4.0
150-125 A 150 90
150
180 		25
41.7
50 		18
16
13.6 		77 2900 7.5 4.0
150-160 150 96
160
192 		26.7
44.4
53.3 		36
32
27 		75 2900 22 4.0
150-160A 150 90
150
180 		25
41.7
50 		32
28
23.5 		76 2900 18.5 4.0
150-160B 150 84
140
168 		23.3
39
46.7 		27
24
21 		73 2900 15 4.0
150-200 150 140
200
260 		38.9
55.6
72.2 		13.8
12.5
10.6 		68
78
78 		1450 15 3.0
150-200A 150 125
176
232.5 		34.7
49.7
64.6 		11
10
8.5 		66
76
76 		1450 11 3.0
150-200B 150 84
140
168 		23.3
39
46.7 		41
38
34 		75 2900 22 4.0
150-250 150 140
200
260 		38.9
55.6
72.2 		21.8
20
17 		73
79
77 		1450 18.5 3.0
150-250A 150 129
184.4
240 		35.8
51.2
66.7 		18.5
17
14.4 		72
78
76 		1450 15 3.0
150-250B 150 117
167
217.5 		32.5
46.4
60.4 		15.2
14
12 		76 1450 11 3.0
150-315 150 140
200
260 		38.9
55.6
72.2 		33.8
32
28 		70
78
73 		1450 30 2.5
150-315 A 150 131
187
243 		36.4
51.9
67.5 		29.5
28
24.5 		69
77
77 		1450 22 3.5
150-315B 150 121
173
225 		33.5
48.1
62.5 		25
24
21 		76 1450 18.5 3.5
150-350 150 96
160
192 		26.7
44.4
53.3 		153.6
150
142.8 		80 2900 110 5.5
150-350A 150 90
150
180 		25
41.7
50 		145.6
142
134.8 		70 2900 90 5.2
150-350B 150 84
140
168 		23.3
39
46.7 		138.6
135
127.8 		65
76
74 		2900 75 5.5
150-400 150 140
200
260 		38.9
55.6
72.2 		53
50
44 		68
75
71 		1450 45 3.5
150-400A 150 131
187
243 		36.4
51.9
67.5 		46.6
44
38.3 		67
74
70 		1450 37 3.5
150-400B 150 122
174
226.5 		33.9
48.3
62.9 		40
38
33 		73 1450 30 3.5
150-400C 150 112
160
208 		31.1
44.4
57.8 		34
32
28 		71 1450 22 3.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
150-250（I） 150 120
200
240 		33.3
55.6
66.7 		87
80
72 		65
76
74 		2900 75 4.5
150-250（I）A 150 112
187
224 		31.1
51.9
62.2 		76
70
63 		64
75
73 		2900 55 4.5
150-250（I）B 150 104
173
208 		28.9
48.1
57.8 		65
60
54 		63
74
72 		2900 45 4.5
150-315（I） 150 120
200
240 		33.3
55.6
66.7 		133
125
120 		58
73
75 		2900 110 4.5
150-315（I）A 150 112
187
224 		31.1
51.9
62.2 		116
110
105 		57
72
74 		2900 90 4.5
150-315（I）B 150 104
173
208 		28.9
48.1
57.8 		100
95
91 		55
70
72 		2900 75 4.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200 200 140
200
260 		38.9
55.6
72.2 		13.8
12.5
10.6 		68
78
78 		1450 15 3.0
200-200A 200 125
179
232.5 		34.7
49.7
64.6 		11
10
8.5 		66
76
76 		1450 11 3.0
200-250 200 140
200
260 		21.8
20
17 		21.8
20
17 		73
79
77 		1450 18.5 3.0
200-250A 200 129
184.4
240 		18.5
17
14.4 		18.5
17
14.4 		72
78
76 		1450 15 3.0
200-250B 200 117
167
217.5 		15.2
14
12 		15.2
14
12 		76 1450 11 3.0
200-315 200 140
200
260 		33.8
32
28 		33.8
32
28 		70
78
78 		1450 30 3.5
200-315 A 200 131
189
243 		29.5
28
24.5 		29.5
28
24.5 		69
77
77 		1450 22 3.5
200-315B 200 121
173
225 		25
24
21 		25
24
21 		76 1450 18.5 3.5
200-400 200 140
200
260 		53
50
44 		53
50
44 		68
75
71 		1450 45 3.5
200-400A 200 131
187
243 		46.6
44
38.3 		46.6
44
38.3 		67
74
70 		1450 37 3.5
200-400B 200 122
174
226.5 		40
38
33 		40
38
33 		73 1450 30 3.5
200-400C 200 112
160
208 		34
32
28 		34
32
28 		71 1450 22 3.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200（I） 200 280
400
520 		77.8
111.1
144 		13.4
12.5
10.5 		70
80
79 		1450 22 4.0
200-200（I）A 200 250
358
465 		69.4
90.4
129.2 		10.7
10
8.5 		68
73
77 		1450 18.5 4.0
200-250（I） 200 280
400
520 		77.8
111.1
144 		22.2
20
14 		75
80
72 		1450 30 4.0
200-250（I）A 200 250
358
465 		69.4
99.4
129.2 		18
16
11.2 		73
78
70 		1450 22 4.0
200-250（I）B 200 226
322
419 		62.8
89.4
116.4 		14.4
13
7.3 		70
75
67 		1450 18.5 4.0
200-315（I） 200 280
400
520 		77.8
111.4
144 		36
32
26 		73
80
75 		1450 55 4.0
200-315（I）A 200 262
374
486 		72.8
103.9
135 		31.5
28
23 		72
79
74 		1450 45 4.0
200-315（I）B 200 242
346
450 		67.3
96.1
125 		27
24
19.5 		78 1450 37 4.0
200-400（I） 200 280
400
520 		77.8
111.4
144 		54.5
50
39 		75
81
77 		1450 75 4.0
200-400（I）A 200 262
374
486 		72.8
103.9
135 		48
44
34 		80 1450 75 4.0
200-400（I）B 200 242
346
450 		67.2
96.1
125 		41.4
38
29.6 		78 1450 55 5.0
200-400（I）C 200 224
320
416 		62.2
88.9
115.6 		34.9
32
25 		76 1450 45 5.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
250-250 250 350
550
650 		97.2
152.8
180.5 		22
20
16 		78
82
81 		1450 45 5.0
250-250A 250 300
500
600 		83.3
139
166.7 		18.3
17
14 		76
80
80 		1450 37 5.0
250-235 250 300
500
600 		83.3
139
166.7 		14
12.5
11 		73
78
70 		1480 22 4.5
250-300 250 300
500
600 		83.3
139
166.7 		22
20
16 		78 1480 37 4.5
250-315 250 350
550
650 		97.2
152.8
180.5 		34
32
28 		76
80
79 		1450 75 5.5
250-315 A 250 300
500
600 		83.3
139
166.7 		29.5
28
24 		74
78
77 		1450 55 5.5
250-315B 250 260
450
520 		72.2
125
144.4 		25
24
20 		70
74
72 		1450 45 5.5
250-400 250 300
500
600 		83.3
139
166.7 		54.5
50
39 		72 1480 90 4.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
300-235 300 480
720
900 		133.3
200
250 		20
18
15.5 		77
81
74 		970 55 5.0
300-235 A 300 438
607
821 		121.7
182.5
228.1 		16.5
15
13 		75
79
72 		970 45 5.0
300-235B 300 400
600
750 		111.1
167.0
208.3 		14
12.5
11 		73
77
70 		970 37 5.0
300-300 300 480
720
900 		133.3
200
250 		31
28
25 		77
81
77 		970 75 5.0
300-300A 300 444
666
833 		123.3
185
231.4 		26.5
24
21.5 		76
80
76 		970 75 5.0
300-300B 300 415
623
779 		115.3
173.1
261.4 		23
21
18.5 		79 970 55 5.0
300-380 300 480
720
900 		133.3
200
250 		48
44
34 		84 970 132 5.0
300-380A 300 444
666
833 		123.3
185
231.4 		41.4
38
30 		80 970 110 5.0
300-380B 300 409
614
767 		113.6
170.6
213.1 		35
32
25 		78 970 90 5.0
300-235（I） 300 718
1080
1345 		199.4
300
373.6 		44.6
40
34.6 		82 1450 160 5.5
300-235（I）A 300 642
965
1203 		178.3
268.1
334.2 		35.7
32
27.7 		80 1450 132 5.5

瀏覽更多關于：管道泵
公司名稱:泊頭市泰盛泵閥有限公司 公司地址:泊頭市104國道東側 電話：0317-8293100 傳真:0317-8293100
手機:13131703126 網址：http://jckji.cn
泊頭市泰盛泵閥有限公司 2011（C）版權所有 并對網站所有內容保留解釋權 冀ICP備11000536號-4
PowerBy：速貝·網搜寶 網站建設：中科四方 技術支持：速貝微博
泊頭泰盛泵閥
“掃一掃”加入我們
