臥式離心泵有單級和雙級兩種，在船用上面使用的比較好，下面離心泵工作機理給大家介紹一下：

臥式離心泵工作機理：
（1）葉輪被泵軸帶動旋轉，對位于葉片間的流體做功，流體受離心作用，由葉輪中心被拋向外圍。當流體到達葉輪外周時，流速非常高。
（2）泵殼匯集從各葉片間被拋出的液體，這些液體在殼內順著蝸殼形通道逐漸擴大的方向流動，使流體的動能轉化為靜壓能，減小能量損失。所以泵殼的作用不僅在于匯集液體，它更是一個能量轉換裝置。
（3）液體吸上原理：依靠葉輪高速旋轉，迫使葉輪中心的液體以很高的速度被拋開，從而在葉輪中心形成低壓，低位槽中的液體因此被源源不斷地吸上。
氣縛現象：如果離心泵在啟動前殼內充滿的是氣體，則啟動后葉輪中心氣體被拋時不能在該處形成足夠大的真空度，這樣槽內液體便不能被吸上。這一現象稱為氣縛。
為防止氣縛現象的發生，離心泵啟動前要用外來的液體將泵殼內空間灌滿。這一步操作稱為灌泵。為防止灌入泵殼內的液體因重力流入低位槽內，在泵吸入管路的入口處裝有止逆閥（底閥）；如果泵的位置低于槽內液面，則啟動時無需灌泵。
（4）葉輪外周安裝導輪，使泵內液體能量轉換效率高。導輪是位于葉輪外周的固定的帶葉片的環。這些葉片的彎曲方向與葉輪葉片的彎曲方向相反，其彎曲角度正好與液體從葉輪流出的方向相適應，引導液體在泵殼通道內平穩地改變方向，使能量損耗小，動壓能轉換為靜壓能的效率高。
（5）后蓋板上的平衡孔消除軸向推力。離開葉輪周邊的液體壓力已經較高，有一部分會滲到葉輪后蓋板后側，而葉輪前側液體入口處為低壓，因而產生了將葉輪推向泵入口一側的軸向推力。這容易引起葉輪與泵殼接觸處的磨損，嚴重時還會產生振動。
平衡孔使一部分高壓液體泄露到低壓區，減輕葉輪前后的壓力差。但由此也會引起泵效率的降低。
（6）軸封裝置離心泵正常、運轉。離心泵在工作是泵軸旋轉而殼不動，其間的環隙如果不加以密封或密封不好，則外界的空氣會滲入葉輪中心的低壓區，使泵的流量、效率下降。嚴重時流量為零——氣縛。通常，可以采用機械密封或填料密封來實現軸與殼之間的密封。

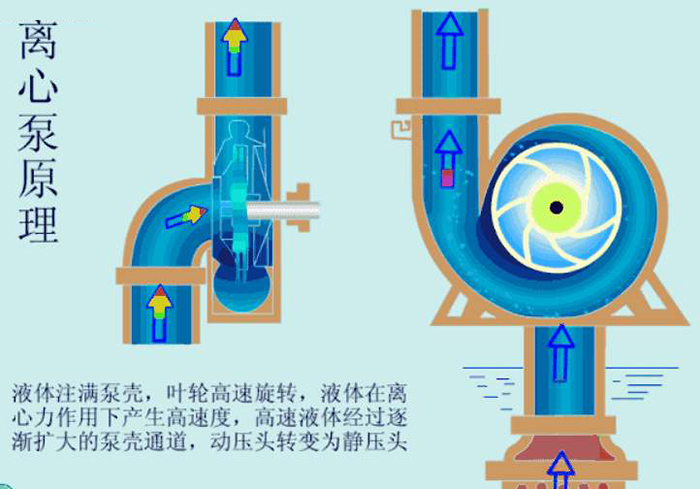

【臥式離心泵工作原理】

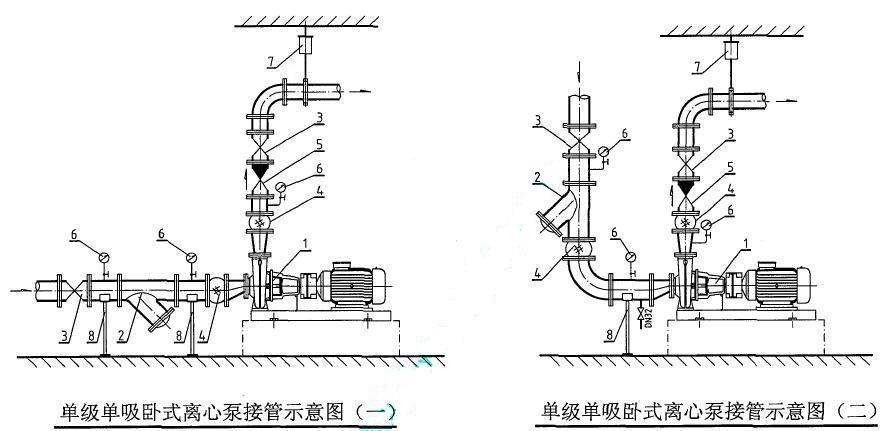

 臥式離心泵示意圖
