KCB齒輪泵安裝尺寸圖

作者：泰盛泵業  發布時間：2011/12/22 19:55:44

KCB齒輪泵安裝尺寸圖

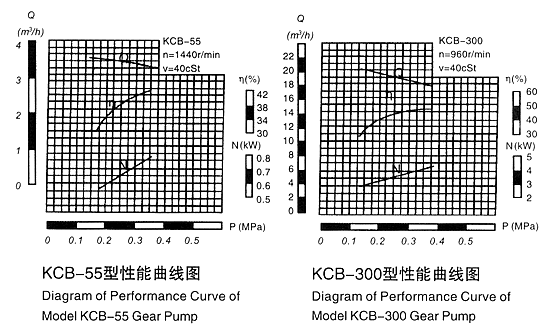

※ 性能曲線圖



　　 KCB齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，_出這個范圍則根據用戶提出的性能參數要求另行確定。
　　 各型齒輪泵性能參數中給出的排出壓力是給出的_的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。

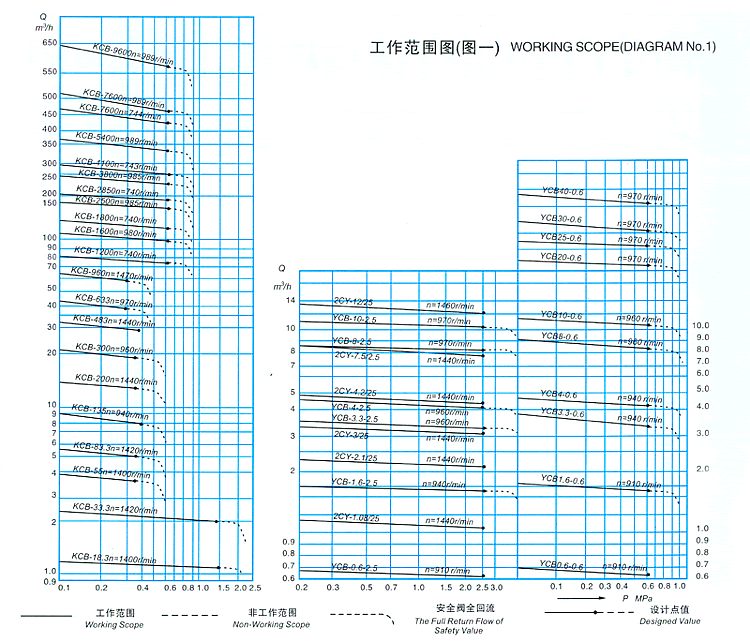

※ 工作范圍圖

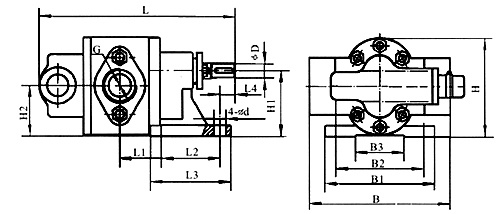

　KCB18.3～83.3型齒輪泵外型、安裝尺寸



型號 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2 φD G 4-φd
KCB-18.3 217.5 35 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
KCB-33.3 231 42.5 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
KCB-55 246 50 80 115 16 192 150 120 66 136 90 69 20 G1" 16
KCB-83.3 271 62 80 115 16 192 150 120 66 136 90 69 20 G11/2" 16

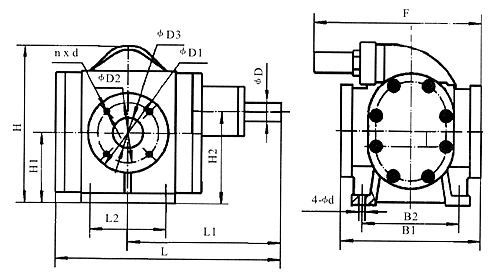

　KCB200-960齒輪泵外型、安裝尺寸



型號
L
L1
L2
B1
B2
H
H1
H2
F
φD1
φD2
φD3
n×d
φD
4-φd
KCB-200
290
200
66
214
160
263.5
118
152.5
300
140
110
50
4-M12
28
13
KCB-300
354
230
90
225
180
308
128
170
318
155
123
70
6-M14
32
16
KCB-483.3
354
230
90
225
180
308
128
170
318
155
123
70
6-M14
32
16
KCB-633
415
270
120
280
175
385
188
205
380
190
158
100
8-M14
38
18
KCB-960
415
270
120
280
175
385
188
205
380
190
158
100
8-M14
38
18

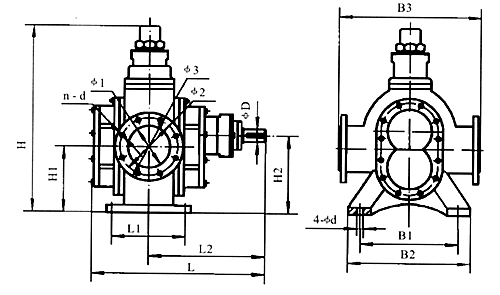

　KCB1200-9600齒輪泵型泵外型、安裝尺寸



型號 L L1 L2 B1 B2 B3 H H1 H2 φ1 φ2 φ3 n-d φD 4-φd
KCB-1200 715 300 480 415 463 510 708 220 300 150 225 260 8-φ18 56 25
KCB-1600
KCB-1800 830 340 547 460 585 684 876 262 350 200 280 315 8-φ18 76 25
KCB-2500
KCB-2850 948 380 625 520 584 640 915 299 400 250 335 370 12-φ18 86 25
KCB-3800
KCB-4100
KCB-5600 1085 345 700 500 600 740 1155 386 500 350 445 490 12-φ23 95 32
KCB-7000
KCB-7600
KCB-9600

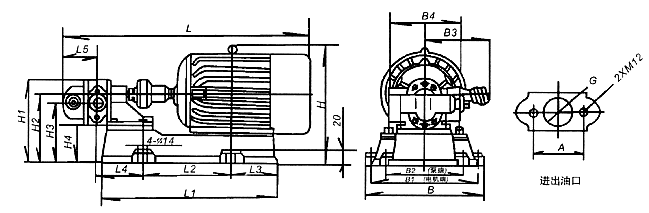

　KCB-18.3～KCB-83.3齒輪泵整機外型、安裝尺寸及重量



型號
L
L1
L2
L3
L4
L5
H
H1
H2
H3
H4
B
B1
B2
B3
B4
A
G
重量
Weight(kg)
KCB-18.3
566
391
239
86
75
86
230
176
130
109
40
259
225
190
155
192
52
 G3/4"
62.15
KCB-33.3
618
416
256
86
82
93
285
186
140
119
50
279
245
190
180
192
52
 G3/4"
66.8
KCB-55
595
391
239
86
89.5
100.5
230
176
130
109
40
259
225
190
155
192
70
 G1"
64.15
KCB-83.3
652
416
256
94
102
113
285
186
140
119
50
279
245
190
180
192
78
 G11/2"
70.15

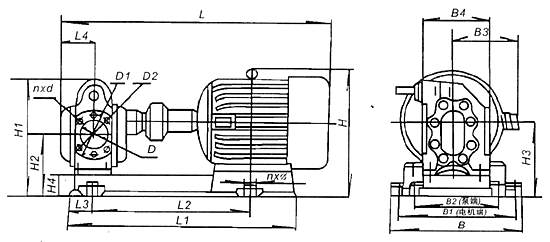

　KCB-200～KCB-960齒輪泵整機外型、安裝尺寸及重量



型號
L
L1
L2
L3
L4
n×φ
H
H1
H2
H3
H4
B
B1
B2
B3
B4
D
D1
D2
n×d
重量
Weight(kg)
KCB-200
709
577
419
58
90
4×φ16
355
314
168
202
50
326
290
240
190
214
φ50
φ110
φ140
4×M12
135
KCB-300
883
715
502
80
124
4×φ22
423
378
198
240
70
390
340
280
210
228
φ70
φ123
φ155
6×M14
173
KCB-483.3
972
795
565
890
124
4×φ22
465
378
198
240
70
450
400
290
255
228
φ70
φ123
φ155
6×M14
213
KCB-633
1074
901
629
100
145
4×φ22
500
455
258
275
70
450
400
285
255
280
φ100
φ158
φ190
8×M14
274.5
KCB-960
1099
900
635
100
145
4×φ22
525
455
283
275
70
470
420
285
285
280
φ100
φ158
φ190
8×M14
304.5





　KCB-1200～KCB-9600齒輪泵整機外型及安裝尺



型號
Model 		L L1 L2 L3 H H1 H2 H3 B B1 B2 B3 φ1 φ2 n×d n×φ
KCB1200/0.6 1771 1470 990 194 780 828 340 420 683 631 621 510 φ150 φ225 8-φ18 4-φ25
KCB1600/0.6
KCB1800/0.6 2036 1704 1142 230 1020 996 382 470 772 720 720 684 φ200 φ 280 8-φ18 4-φ25
KCB2500/0.6
KCB2850/0.6 2294 1930 1250 270 1070 1035 419 520 810 750 750 640 φ250 φ 335 12-φ18 4-φ30
KCB3800/0.6
KCB4100/0.6 2524 2008 1340 270 1200 1035 419 520 1163 906 750 640 φ250 φ335 12-φ18 4-φ30
KCB5400/0.6
KCB5600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB7000 2662 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB7600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB9600 2662 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
